F60FC-SF - оптические коллиматоры на основе асферических линз с регулировкой
- Диапазон длин волн: 350 – 700 нм, 600 – 1050 нм, 1050 – 1700 нм.
- Фокусное расстояние: 2,75 – 18,4 мм.
- Диаметр пучка: 0,51 – 4,0 мм.
- Диапазон регулировки фокуса: ±0,7 мм.
- Коннекторы: FC/PC, FC/APC или SMA.

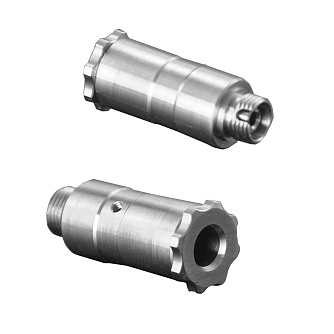

Коллиматоры серии F60FC-SF представляют собой регулируемые асферические коллиматоры с изменяемым положением фокуса, предназначенные для настройки коллимации, фокусировки или расходимости выходного пучка, а также для юстировки пучка в заданном диапазоне длин волн (в пределах просветляющего AR-покрытия). Доступны три варианта просветляющего покрытия для разных диапазонов длин волн: 400–650 нм, 650–1050 нм или 1050–1650 нм. Коннектор — на выбор FC/PC, FC/APC или SMA. Обе поверхности каждой линзы коллиматора имеют просветляющее покрытие, что сводит к минимуму потери, вызванные поверхностным отражением.
В конструкции коллиматора используется вращающееся кольцо фокусировки: диапазон регулировки положения фокуса составляет ±0,7 мм. При этом во время вращения кольца фокусировки волоконно-оптический фланцевый разъем не вращается вместе с кольцом, поэтому при настройке пучка пользователь не нарушает положение уже подключенных оптических компонентов и сохраняется стабильность направления пучка. Перед отправкой с завода выполняется предварительная грубая юстировка по длине волны коллимации; при необходимости заказчик может выполнить точную настройку самостоятельно в процессе эксплуатации.
| Модель | Фокусное расстояние (мм) | NA (числовая апертура) | Диаметр модового поля (мкм) | Диаметр пучка (мм) | Угол расходимости (мрад) | Диапазон длин волн (нм) | Оптический коннектор |
|---|---|---|---|---|---|---|---|
|
F60FC-SF-4-A2.7-A
|
2,75 | 0,65 | 4,5 | 0,52 | 1,64 | A | FC/APC |
|
F60FC-SF-4-A2.7-B
|
2,75 | 0,65 | 5 | 0,59 | 1,85 | B | FC/APC |
|
F60FC-SF-4-A2.7-C
|
2,75 | 0,65 | 10,4 | 0,51 | 3,85 | C | FC/APC |
|
F60FC-SF-0-A2.7-A
|
2,75 | 0,65 | 4,5 | 0,52 | 1,64 | A | FC/PC |
|
F60FC-SF-0-A2.7-B
|
2,75 | 0,65 | 5 | 0,59 | 1,85 | B | FC/PC |
|
F60FC-SF-0-A2.7-C
|
2,75 | 0,65 | 10,4 | 0,51 | 3,85 | C | FC/PC |
|
F60FC-SF-4-A3.1-A
|
3,1 | 0,81 | 4,5 | 0,59 | 1,45 | A | FC/APC |
|
F60FC-SF-4-A3.1-B
|
3,1 | 0,81 | 5 | 0,67 | 1,61 | B | FC/APC |
|
F60FC-SF-4-A3.1-C
|
3,1 | 0,81 | 10,4 | 0,59 | 3,35 | C | FC/APC |
|
F60FC-SF-0-A3.1-A
|
3,1 | 0,81 | 4,5 | 0,59 | 1,45 | A | FC/PC |
|
F60FC-SF-0-A3.1-B
|
3,1 | 0,81 | 5 | 0,67 | 1,61 | B | FC/PC |
|
F60FC-SF-0-A3.1-C
|
3,1 | 0,81 | 10,4 | 0,59 | 3,35 | C | FC/PC |
|
F60FC-SF-4-A4-A
|
4 | 0,64 | 4,5 | 0,76 | 1,13 | A | FC/APC |
|
F60FC-SF-4-A4-B
|
4 | 0,64 | 5 | 0,87 | 1,25 | B | FC/APC |
|
F60FC-SF-4-A4-C
|
4 | 0,64 | 10,4 | 0,76 | 2,6 | C | FC/APC |
|
F60FC-SF-0-A4-A
|
4 | 0,64 | 4,5 | 0,76 | 1,13 | A | FC/PC |
|
F60FC-SF-0-A4-B
|
4 | 0,64 | 5 | 0,87 | 1,25 | B | FC/PC |
|
F60FC-SF-0-A4-C
|
4 | 0,64 | 10,4 | 0,76 | 2,6 | C | FC/PC |
|
F60FC-SF-4-A4.5S-A
|
4,5 | 0,41 | 4,5 | 0,86 | 1,0 | A | FC/APC |
|
F60FC-SF-4-A4.5S-B
|
4,5 | 0,41 | 5 | 0,98 | 1,11 | B | FC/APC |
|
F60FC-SF-4-A4.5S-C
|
4,5 | 0,41 | 10,4 | 0,86 | 2,31 | C | FC/APC |
|
F60FC-SF-0-A4.5S-A
|
4,5 | 0,41 | 4,5 | 0,86 | 1,0 | A | FC/PC |
|
F60FC-SF-0-A4.5S-B
|
4,5 | 0,41 | 5 | 0,98 | 1,11 | B | FC/PC |
|
F60FC-SF-0-A4.5S-C
|
4,5 | 0,41 | 10,4 | 0,86 | 2,31 | C | FC/PC |
|
F60FC-SF-4-A6.2S-A
|
6,2 | 0,3 | 4,5 | 1,18 | 0,73 | A | FC/APC |
|
F60FC-SF-4-A6.2S-B
|
6,2 | 0,3 | 5 | 1,35 | 0,81 | B | FC/APC |
|
F60FC-SF-4-A6.2S-C
|
6,2 | 0,3 | 10,4 | 1,18 | 1,68 | C | FC/APC |
|
F60FC-SF-0-A6.2S-A
|
6,2 | 0,3 | 4,5 | 1,18 | 0,73 | A | FC/PC |
|
F60FC-SF-0-A6.2S-B
|
6,2 | 0,3 | 5 | 1,35 | 0,81 | B | FC/PC |
|
F60FC-SF-0-A6.2S-C
|
6,2 | 0,3 | 10,4 | 1,18 | 1,68 | C | FC/PC |
|
F60FC-SF-4-A7.5-A
|
7,5 | 0,3 | 4,5 | 1,43 | 0,6 | A | FC/APC |
|
F60FC-SF-4-A7.5-B
|
7,5 | 0,3 | 5 | 1,63 | 0,67 | B | FC/APC |
|
F60FC-SF-4-A7.5-C
|
7,5 | 0,3 | 10,4 | 1,43 | 1,39 | C | FC/APC |
|
F60FC-SF-0-A7.5-A
|
7,5 | 0,3 | 4,5 | 1,43 | 0,6 | A | FC/PC |
|
F60FC-SF-0-A7.5-B
|
7,5 | 0,3 | 4,6 | 1,63 | 0,61 | B | FC/PC |
|
F60FC-SF-0-A7.5-C
|
7,5 | 0,3 | 10,4 | 1,43 | 1,39 | C | FC/PC |
|
F60FC-SF-4-A8-A
|
8 | 0,33 | 4,5 | 1,52 | 0,56 | A | FC/APC |
|
F60FC-SF-4-A8-B
|
8 | 0,33 | 5 | 2,1 | 0,52 | B | FC/APC |
|
F60FC-SF-4-A8-C
|
8 | 0,33 | 10,4 | 1,83 | 1,08 | C | FC/APC |
|
F60FC-SF-0-A8-A
|
8 | 0,33 | 4,5 | 1,52 | 0,56 | A | FC/PC |
|
F60FC-SF-0-A8-B
|
8 | 0,33 | 5 | 2,1 | 0,52 | B | FC/PC |
|
F60FC-SF-0-A8-C
|
8 | 0,33 | 10,4 | 1,83 | 1,08 | C | FC/PC |
|
F60FC-SF-4-A11-A
|
11 | 0,25 | 4,5 | 2,1 | 0,41 | A | FC/APC |
|
F60FC-SF-4-A11-B
|
11 | 0,25 | 4,6 | 2,4 | 0,42 | B | FC/APC |
|
F60FC-SF-4-A11-C
|
11 | 0,25 | 10,4 | 2,1 | 0,95 | C | FC/APC |
|
F60FC-SF-0-A11-A
|
11 | 0,25 | 4,5 | 2,1 | 0,41 | A | FC/PC |
|
F60FC-SF-0-A11-B
|
11 | 0,25 | 5 | 2,4 | 0,45 | B | FC/PC |
|
F60FC-SF-0-A11-C
|
11 | 0,25 | 10,4 | 2,1 | 0,95 | C | FC/PC |
|
F60FC-SF-4-A15-A
|
15,3 | 0,16 | 4,5 | 2,9 | 0,29 | A | FC/APC |
|
F60FC-SF-4-A15-B
|
15,4 | 0,16 | 5 | 3,35 | 0,32 | B | FC/APC |
|
F60FC-SF-4-A15-C
|
15,4 | 0,16 | 10,4 | 2,94 | 0,68 | C | FC/APC |
|
F60FC-SF-0-A15-A
|
15,4 | 0,16 | 4,5 | 2,93 | 0,29 | A | FC/PC |
|
F60FC-SF-0-A15-B
|
15,4 | 0,16 | 5 | 3,35 | 0,32 | B | FC/PC |
|
F60FC-SF-0-A15-C
|
15,4 | 0,16 | 10,4 | 2,94 | 0,68 | C | FC/PC |
|
F60FC-SF-4-A18-A
|
18,4 | 0,15 | 4,5 | 3,5 | 0,24 | A | FC/APC |
|
F60FC-SF-4-A18-B
|
18,4 | 0,15 | 5 | 4 | 0,27 | B | FC/APC |
|
F60FC-SF-4-A18-C
|
18,4 | 0,15 | 10,4 | 3,51 | 0,57 | C | FC/APC |
|
F60FC-SF-A18-A
|
18,4 | 0,15 | 4,5 | 3,5 | 0,24 | A | FC/PC |
|
F60FC-SF-A18-B
|
18,4 | 0,15 | 5 | 4 | 0,27 | B | FC/PC |
|
F60FC-SF-A18-C
|
18,4 | 0,15 | 10,4 | 3,51 | 0,57 | C |
FC/PC |
Диапазон длин волн типа A: 350–700 нм; типа B: 600–1050 нм; типа C: 1050–1700 нм.
- Лазерные системы и оптическая накачка.
- Настройка и юстировка оптических схем.
- Оптическая метрология и интерфометрия.
- Волоконно-оптические системы связи и передачи данных.
