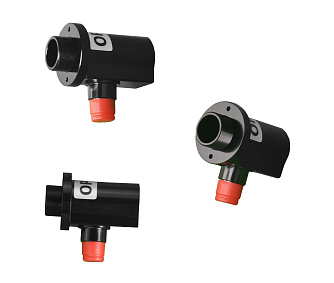

FRCxxAPC-P01 - отражающие оптические коллиматоры
- Диапазон длин волн: 450 - 20000 нм.
- Фокусное расстояние: 7,0 - 50,8 мм.
- Диаметр пучка: 1,8 - 9,7 мм.
- Коннекторы: FC/APC.
Отражающие (зеркальные) оптические коллиматоры серии FRCxxAPC-P01 построены на основе параболического зеркала. В отличие от линзовых решений, фокусное расстояние металлического зеркала остаётся неизменным в широком диапазоне длин волн. Благодаря этому коллиматоры подходят для работы с многоцветным (полихроматическим) излучением в пределах рабочего диапазона выбранного покрытия. Для подключения оптического волокна используется разъём FC/APC.
Для модели FRC02APC-P01 доступны три варианта покрытия: золотое с защитным слоем (AU), алюминиевое с защитным слоем (AL) и алюминиевое с повышенной отражательной способностью (EAL).
Особенности:
- Широкий диапазон длин волн.
- Система на основе параболического зеркала.
- Подходит для работы с полихроматическим излучением.
| Параметр | Значение | Ед. измерения | |||
|---|---|---|---|---|---|
| Модель | FRC02APC-P01 | FRC04APC-P01 | FRC08APC-P01 | FRC12APC-P01 | |
| Диапазон длин волн |
700–10 000 (AU); 400–2000 (AL); 250–700 (EAL) |
450–20 000 | нм | ||
| Длина волны калибровки |
1550 (AU, AL); 633 (EAL) |
1550 | 1064/1550 | — | нм |
| Диаметр перетяжки пучка | — | 3,9 | 6,3 | 9,7 | мм |
| Фокусное расстояние | — | 15 | 33 | 50,8 | мм |
| Угол расхождения пучка (полный угол) |
См. таблицу ниже (значения в градусах) |
0,51 | 0,32 | 0,2 | мрад |
| Длина Рэлея | ≈0,73 (SMF-28e) | 7,8 | 20,1 | 47,5 | м |
| Конфокальный параметр | ≈1,46 (SMF-28e) | 15,7 | 40,1 | 95 | м |
| Числовая апертура NA (зеркало) | — | 0,37 | 0,17 | 0,23 | — |
| Световая апертура, CA | 6 | 11 | 11,4 | 22,9 | мм |
| Расчётный тип волокна | См. таблицу ниже | SMF28e | SMF | SMF28e | — |
| NA волокна (номинал) | — | 0,13 | 0,12 | 0,14 | — |
| Тип оптического разъёма | FC/APC | — | |||
| Материал | Алюминиевый сплав 6061-T6 | Дюралюминий | Нержавеющая сталь | Нержавеющая сталь | — |
Для FRC02APC-P01: AU — золотое покрытие с защитным слоем; AL — алюминиевое покрытие с защитным слоем; EAL — алюминиевое покрытие с повышенной отражательной способностью. Обозначение покрытия добавляется к наименованию модели: например, FRC02APC-P01-AU.
Знак «—» в столбце FRC02APC-P01 означает, что параметр не указан в предоставленной спецификации производителя.
Типичные параметры коллимированного пучка
Данные приведены для FRC02APC-P01. Рабочая длина волны должна находиться в пределах диапазона выбранного покрытия.
| Тип волокна | Длина волны, нм | Диаметр коллимированного пучка по уровню 1/e2, мм | Полный угол расхождения пучка, ° |
|---|---|---|---|
| SM400 | 450 | 1,5 | 0,035 |
| SM600 | 633 | 1,3 | 0,042 |
| 780HP | 780 | 1,6 | 0,051 |
| SMF-28e | 1550 | 1,8 | 0,110 |
| SM1950 | 2000 | 2,5 | 0,150 |
Для FRC02APC-P01 стандартная калибровка выполняется на длине волны 1550 нм для исполнений AU и AL и 633 нм для EAL. Необходимость калибровки на другой длине волны следует указать при заказе.
Положение перетяжки пучка FRC02APC-P01 — приблизительно 6,35 мм. Точка отсчёта в спецификации производителя не указана.
- Системы, требующие коллимации нескольких длин волн.
- Коллимация/связывание излучения в ИК-диапазоне.
- Передача полихроматического света в многомодовое оптическое волокно.
