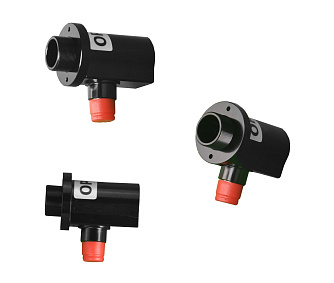

FRCxxSMA-P01 - отражающие оптические коллиматоры
Отражающие коллиматоры серии FRCxxAPC-P01 предназначены для коллимации пучка, выходящего из оптического волокна с разъемом SMA.
- Диапазон длин волн: 450 - 20000 нм.
- Фокусное расстояние: 7 - 50,8 мм.
- Диаметр пучка: 1,8 - 9,7 мм.
- Коннекторы: SMA.
Производитель: OPEAK
Отражающие (зеркальные) оптические коллиматоры серии FRCxxAPC-P01 производства компании OPEAK построены на основе параболического зеркала с защитным серебряным покрытием, смещенного относительно оптической оси на 90°. В отличие от линзовых решений, фокусное расстояние металлического зеркала остается неизменным в широком диапазоне длин волн. Благодаря этому свойству параболические зеркальные коллиматоры способны коллимировать свет разных длин волн без какой-либо регулировки, что делает их оптимальным выбором для работы с многоцветным (полихроматическим) излучением.
Особенности:
- Широкий диапазон длин волн.
- Система на основе параболического зеркала.
- Подходит для работы с полихроматическим излучением.
| Параметр | Значение | Ед. измерения | |||
|---|---|---|---|---|---|
| Модель | FRC02FC-P01 | FRC04FC-P01 | FRC08FC-P01 | FRC12FC-P01 | |
| Диапазон длин волн | 450 – 20 000 | нм | |||
| Условие калибровки | 1550 | 1550 | 1064/1550 | 1064/1550 | нм |
| Диаметр перетяжки пучка | 1,8 | 3,9 | 6,3 | 9,7 | мм |
| Фокусное расстояние | 7 | 15 | 33 | 50,8 | мм |
| Угол расхождения пучка (полный угол) | 1,08 | 0,51 | 0,32 | 0,2 | мрад |
| Длина Рэлея | 1,7 | 7,8 | 20,1 | 47,5 | м |
| Конфокальный параметр | 3,4 | 15,7 | 40,1 | 95 | м |
| Числовая апертура NA (зеркало) | 0,54 | 0,37 | 0,17 | 0,22 | — |
| световая апертура, CA | 7,5 | 11 | 11,4 | 22,8 | мм |
| Расчетный тип волокна | SMF28e | SMF28e | SMF | SMF | — |
| NA волокна (номинал) | 0,13 | 0,13 | 0,12 | 0,12 | — |
| Тип оптического интерфейса | FC/PC | — | |||
| Материал | дюралюминий | дюралюминий | нержавеющая сталь | нержавеющая сталь | — |
- Системы, требующие коллимации нескольких длин волн.
- Коллимация/связывание излучения в ИК-диапазоне.
- Передача полихроматического света в многомодовое оптическое волокно.
