PMCOLL-D-1940 - оптические коллиматоры с сохранением поляризации с двойным волокном 1940 нм
PMCOLL-D - серия оптических коллиматоров с сохранением поляризации от DK Photonics с превосходной стабильностью и надежностью, широким диапазоном длин волн, низкими вносимыми потерями и широким выбором различных форм-факторов.
- Длина волны: 1940 нм.
- Рабочее расстояние: до 50 мм.
- Вносимые потери: < 0,5 дБ.
- Тип волокна: PM.
- Тип линзы: C или G.
- Коэффициент экстинкции: > 22 дБ.
- Оптическая мощность: до 10 Вт.
Производитель: DK PHOTONICS

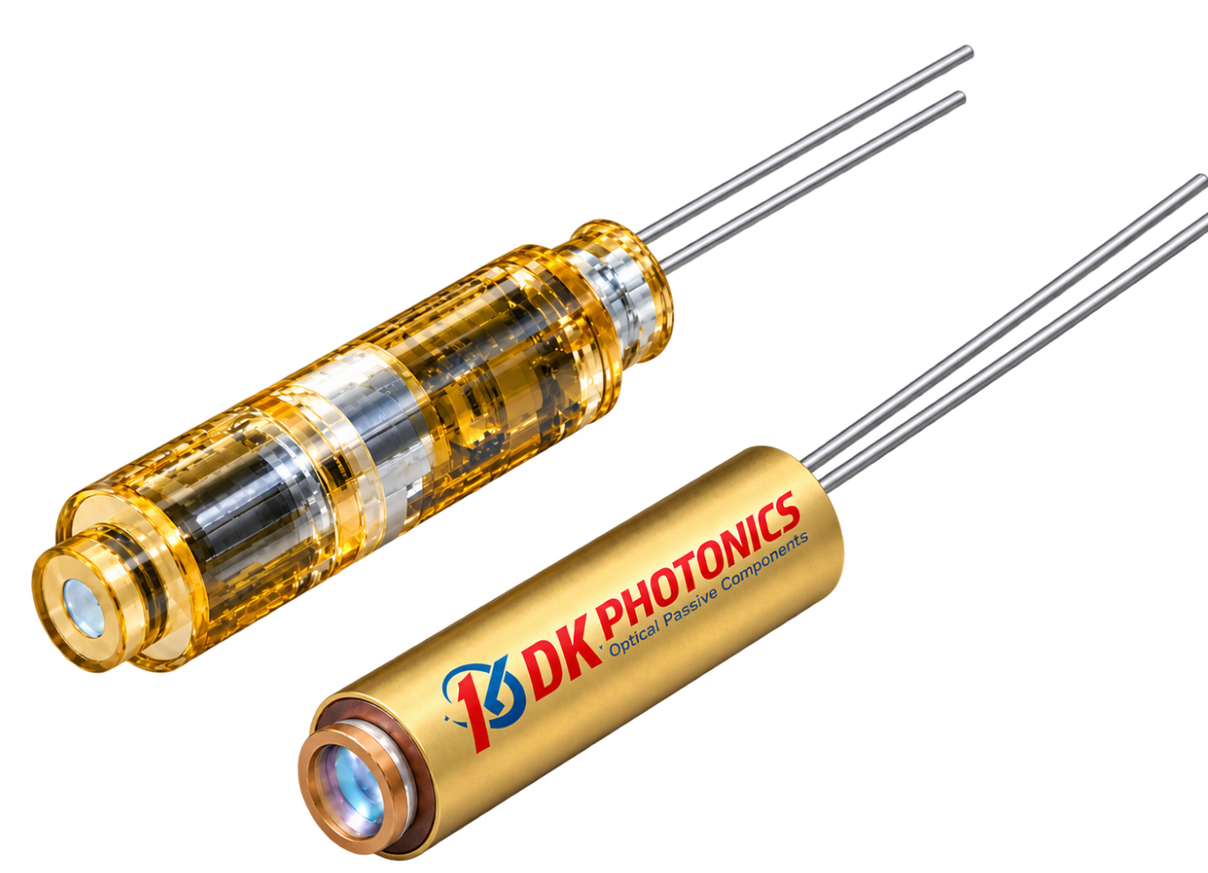

Двухволоконный ПМ-коллиматор серии PMCOLL-D-1940 является базовым элементом для встраиваемых волоконно-оптических компонентов, таких как ПМ-циркуляторы и ПМ-мультиплексоры WDM. Коллиматор отличается низкими вносимыми потерями и высоким уровнем возвратных потерь. Уникальная технология обработки и высококачественное просветляющее (AR) покрытие позволяют использовать коллиматор при повышенных уровнях оптической мощности.
Особенности:
- Низкие вносимые потери.
- Компактная конструкция.
- Широкий рабочий диапазон длин волн.
-
Высокая надёжность и стабильность.
Режимы работы
| Параметр |
Значение |
Ед. измерения | |||
|---|---|---|---|---|---|
| Рабочая длина волны |
1940 |
нм | |||
|
Рабочий диапазон длин волн |
±50 |
нм | |||

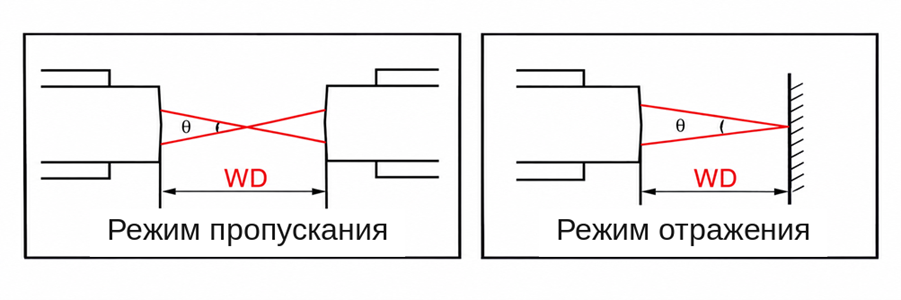

| Тип работы | Пропускание | Отражение | - | ||
| Рабочее расстояние |
5 – 10 |
11 – 30 | 31 – 50 |
0 для G-линзы; 2,4 для C-линзы |
мм |
| Макс. вносимые потери | 0,4 | 0,5 | 0,6 | 0,4 | дБ |
| Мин. коэффициент экстинкции | 22 | дБ | |||
| Мин. обратные потери | 55 | дБ | |||
| Тип волокна |
PM1550-XP Panda |
- | |||
| Макс. мощность обработки | 0,5; 1; 3; 5; 10 | Вт | |||
| Длина волокна Рабочая температура | -5 – +70 |
℃ |
|||
| Температура хранения |
-40 – +85 |
℃ |
|||
|

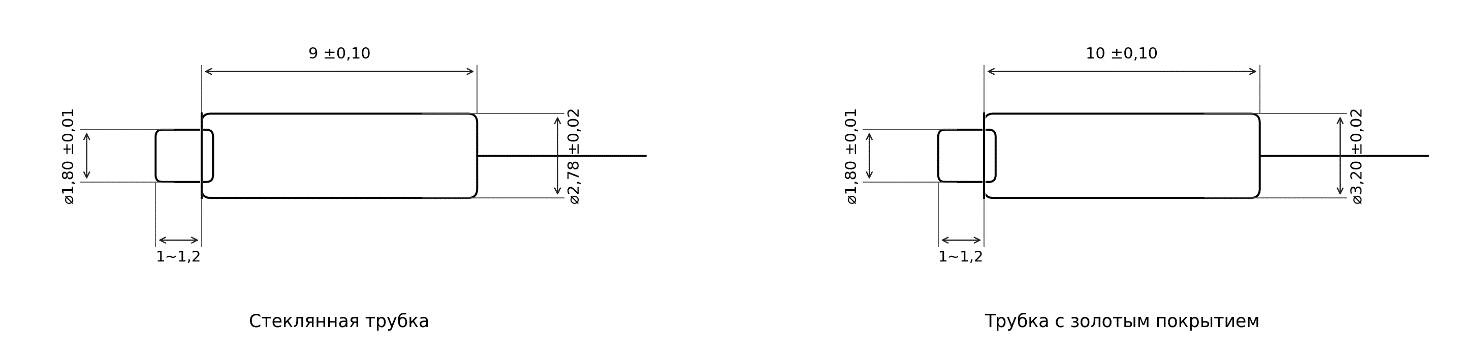

Габариты (Стеклянная трубка) |
Ø2,78x9 |
мм | |||
| Габариты (Металлический держатель) |
Ø3,2x10 |
мм | |||
- PM-циркуляторы.
- PM-мультиплексоры WDM.
- PM-ответвители (Coupler).
- Обработка сигналов.
PMCOLL-D-1940 - оптические коллиматоры с сохранением поляризации с двойным волокном 1940 нм 489.35(Kб)
| Длина волны | Раб. расстояние | Раб. мощность | Тип работы | Ориентация медленной оси | Тип линзы | Диаметр вывода | Длина волокна | Коннектор | Габариты |
|---|---|---|---|---|---|---|---|---|---|
|
1940: 1940 нм XX: другое |
0: 0 мм 5: 5 мм 10: 10 мм |
L: <0,5 Вт 1: 1 Вт 3: 3 Вт 5: 5 Вт |
T: Пропускание R: Отражение |
E — как показано на чертеже; G — как показано на чертеже |
C: C-линза G: G-линза |
25: 250 мкм bare fiber 90: 900 мкм loose fiber XX:другое |
10: 1,0 м 13: 1,3 м 15: 1,5 м 20: 2,0 м XX: другое |
00: Нет FP: FC/PC FA: FC/APC XX: другое |
3.2x10 2.78x9 |
| Модель | Описание | Наличие | |
|---|---|---|---|
| PMCOLL-D-1940 | Оптический коллиматор, PM, двухволоконный, 1940 нм (требуется указать параметры) | Под заказ |
