PMCOLL-S-13 - оптические коллиматоры с сохранением поляризации 1310нм
PMCOLL-S - серия оптических коллиматоров с сохранением поляризации от DK Photonics с превосходной стабильностью и надежностью, широким диапазоном длин волн, низкими вносимыми потерями и широким выбором различных форм-факторов.
- Длина волны: 1310 нм.
- Рабочее расстояние: до 100 мм.
- Вносимые потери: < 0,3 дБ.
- Тип волокна: PM.
- Тип линзы: C или G.
- Коэффициент экстинкции: > 23 дБ.
- Оптическая мощность: до 10 Вт.
Производитель: DK PHOTONICS
Поляризационно-стабильный (ПС) волоконный коллиматор серии PMCOLL-S-13 является базовым элементом для встраиваемых ПС-волоконно-оптических компонентов, таких как ПС-изоляторы и ПС-мультиплексоры DWDM. Коллиматор отличается высоким коэффициентом экстинкции, низкими вносимыми потерями и высоким уровнем возвратных потерь. Уникальная технология обработки и высококачественное просветляющее (AR) покрытие позволяют использовать коллиматор при повышенных уровнях оптической мощности.
Особенности :
- Низкие вносимые потери.
- Низкие поляризационно-зависимые потери (PDL).
- Компактная конструкция.
- Широкий рабочий диапазон длин волн.
- Высокая надёжность и стабильность.
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
|
Тип
|
Стандартное исполнение | Исполнение с увеличенной рабочей дистанцией | |
|
Рабочая длина волны
|
1310 | 1310 | нм |
|
Диапазон рабочих длин волн
|
±30 | ±30 | нм |
|
Макс. рабочее расстояние
|
20 | 50–100 (C-линза) | мм |
|
Макс. вносимые потери (λc)
|
0,20 | 0,30 | дБ |
|
Диаметр сужения пучка
|
0,35 | 0,45 | мм |
|
Мин. коэффициент экстинкции
|
23 | 23 | дБ |
|
Мин. обратные потери
|
55 | 55 | дБ |
|
Тип волокна
|
PM1300-XP Panda fiber | PM13000-XP Panda fiber | - |
|
Макс. рабочая мощность
|
0,5; 1; 3; 5;10 | 0,5; 1; 3; 5;10 | Вт |
|
Рабочая температура
|
−5 – +70 | −5 – +70 | °C |
|
Температура хранения
|
−40 – +85 | −40 – +85 | °C |
|

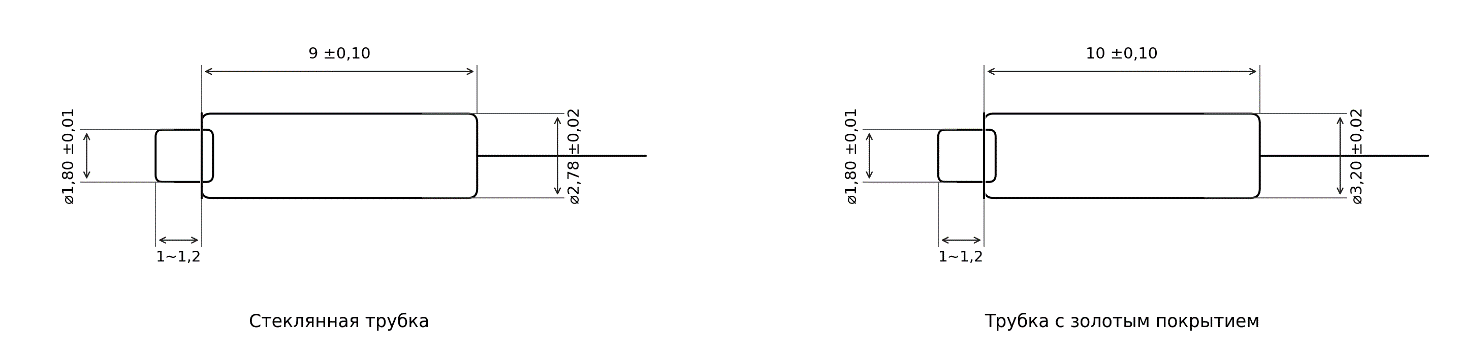

Габариты
|
Ø3,2×L10 (металл), Ø2,78×L9,0 (стеклянная трубка) | Ø3,2×L10 (металл), Ø2,78×L9,0 (стеклянная трубка) | мм |
- PM-циркуляторы.
- PM-мультиплексоры WDM.
- PM-ответвители (Coupler).
- Обработка сигналов.
Артикул: PMCOLL-S-1-2-3-4-5-6-7-8 (S — одноволоконное исполнение)
| Длина волны | Рабочее расстояние | Рабочая мощность | Тип линзы | Диаметр вывода | Длина волокна | Коннектор | Габариты |
|---|---|---|---|---|---|---|---|
|
13: 1310 нм XX: другие |
0: 0 мм 5: 5 мм 10: 10 мм |
L: <0,5 Вт 1: 1 Вт 3: 3 Вт 5: 5 Вт |
C: C-линза G: G-линза |
25: 250 мкм bare fiber 90: 900 мкм loose fiber XX:другое |
10: 1,0 м 13: 1,3 м 15: 1,5 м 20: 2,0 м XX: другое |
00: Нет FP: FC/PC FA: FC/APC XX: другое |
3.2x10 2.78x9 |
| Модель | Описание | Наличие | |
|---|---|---|---|
| PMCOLL-S-13 | Оптический коллиматор, PM, двухволоконный, 1310 нм (требуется указать параметры) | Под заказ |
