PMCOLL-S-2000 - оптические коллиматоры с сохранением поляризации 2000 нм
PMCOLL-S - серия оптических коллиматоров с сохранением поляризации от DK Photonics с превосходной стабильностью и надежностью, широким диапазоном длин волн, низкими вносимыми потерями и широким выбором различных форм-факторов.
- Длина волны: 2000 нм
- Рабочее расстояние: до 100 мм
- Вносимые потери: < 0,4 дБ
- Тип волокна: PM
- Тип линзы: C или G
- Коэффициент экстинкции: > 23 дБ
- Оптическая мощность: до 10 Вт
Производитель: DK PHOTONICS
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
|
Тип
|
Стандартное исполнение | Исполнение с увеличенной рабочей дистанцией | |
|
Рабочая длина волны
|
1950, 2000, 2050 | 1950, 2000, 2050 | нм |
|
Диапазон рабочих длин волн
|
±30 | ±30 | нм |
|
Макс. рабочее расстояние
|
20 | 50–100 (C-линза) | мм |
|
Макс. вносимые потери (λc)
|
0,30 | 0,40 | дБ |
|
Диаметр сужения пучка
|
0,35 | 0,45 | мм |
|
Мин. коэффициент экстинкции
|
23 | 23 | дБ |
|
Мин. обратные потери
|
55 | 55 | дБ |
|
Тип волокна
|
PM1550 (по умолчанию) или PM1950 Panda fiber | PM1550 (по умолчанию) или PM1950 Panda fiber | - |
|
Макс. рабочая мощность
|
0,5; 1; 3; 5;10 | 0,5; 1; 3; 5;10 | Вт |
|
Рабочая температура
|
−5 – +70 | −5 – +70 | °C |
|
Температура хранения
|
−40 – +85 | −40 – +85 | °C |
|

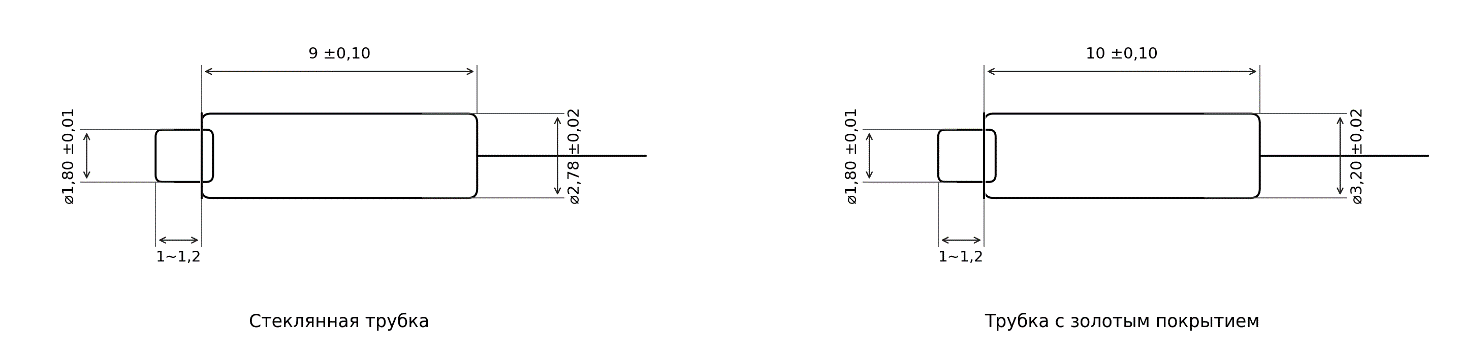

Габариты
|
Ø3,2×L10 (металл), Ø2,78×L9,0 (стеклянная трубка) | Ø3,2×L10 (металл), Ø2,78×L9,0 (стеклянная трубка) | мм |
| Параметр |
Значение |
Ед. измерения | |||
|---|---|---|---|---|---|
| Рабочая длина волны |
2000 (другие по запросу) |
нм | |||
|
Рабочий диапазон длин волн |
±30 |
нм | |||
| Рабочее расстояние |
20 |
50 – 100 для C-линзы | мм | ||
| Макс. вносимые потери | 0,3 | 0,4 | дБ | ||
| Диаметр пятна |
~0,35 |
~0,45 |
мм | ||
| Мин. коэффициент экстинкции | 23 | дБ | |||
| Мин. обратные потери | 55 | дБ | |||
| Тип волокна |
PM1550 (по умолчанию) или PM1950 Panda |
- | |||
| Макс. мощность обработки | 0,5; 1; 3; 5; 10 | Вт | |||
| Рабочая температура | -5 – +70 |
℃ |
|||
| Температура хранения |
-40 – +85 |
℃ |
|||
|
Габариты (Glass) |
Ø2,78x9 или по запросу |
мм | |||
| Габариты (Metal) |
Ø3,2x10 или по запросу |
мм | |||
- PM-циркуляторы.
- PM-мультиплексоры WDM.
- PM-ответвители (Coupler).
- Обработка сигналов.
Артикул: PMCOLL-S-1-2-3-4-5-6-7-8 (S — одноволоконное исполнение)
| Длина волны | Рабочее расстояние | Рабочая мощность | Тип линзы | Диаметр вывода | Длина волокна | Коннектор | Габариты |
|---|---|---|---|---|---|---|---|
|
2000: 2000 нм XX: другие |
0: 0 мм 5: 5 мм 10: 10 мм |
L: <0,5 Вт 1: 1 Вт 3: 3 Вт 5: 5 Вт |
C: C-линза G: G-линза |
25: 250 мкм bare fiber 90: 900 мкм loose fiber XX:другое |
10: 1,0 м 13: 1,3 м 15: 1,5 м 20: 2,0 м XX: другое |
00: Нет FP: FC/PC FA: FC/APC XX: другое |
3.2x10 2.78x9 |
| Модель | Описание | Наличие | |
|---|---|---|---|
| PMCOLL-S-2000 | Оптический коллиматор, PM, двухволоконный, 2000 нм (требуется указать параметры) | Под заказ |
