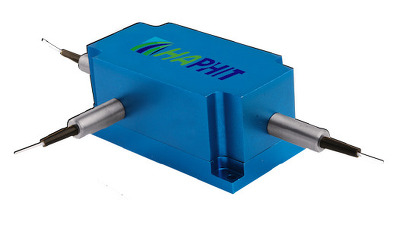

FMCR - оптические многомодовые циркуляторы 900 - 1120 нм
- Оптический многомодовый циркулятор 900 - 1120 нм.
- Трехпортовая конфигурация.
- Низкие вносимые потери < 2,3 дБ.
- Высокая изоляция > 22 дБ.
- Диаметр сердцевины волокна 50 мкм или 62,5 мкм.
Производитель: HAPHIT
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Центральная длина волны | 915, 930, 950, 980, 1000, 1020, 1030, 1040, 1053, 1064, 1070, 1080, 1092, 1103, 1120 | нм |
| Полоса пропускания | +/- 10 | нм |
| Вносимые потери (тип.) | 1,8 | дБ |
| Вносимые потери (макс.) | 2,3 | дБ |
| Изоляция (тип.) | 22 | дБ |
| Изоляция (мин.) | 18 | дБ |
| Оптические обратные потери | ≥ 25 | дБ |
| Перекрестные помехи | ≥ 25 | дБ |
| Тип волокна | 50/125 мкм MM, 62.5/125 мкм MM OM3 | - |
| Максимальная оптическая мощность (CW) | 0,3; 0,5; 1, 2, 3, 5, 10, 15, 20, 30 | Вт |
| Рабочая температура | 0 - 50 | °C |
| Температура хранения | -20 - 75 | °C |
*Для циркуляторов с коннекторами, IL будут на 0,3 дБ выше, RL будет на 10 дБ ниже. Мощность передаваемая через коннекторы менее 1 Вт
- WDM системы
- Компенсация дисперсии
- Оптические усилители
- Волоконно-оптические датчики
- Тестирование и измерения
| Центральная длина волны | Порт | Максимальная оптическая мощность | Тип волокна | Тип покрытия | Длина волокна | Тип коннектора |
|---|---|---|---|---|---|---|
|
915 - 915 нм 1030 - 1030 нм 1064 - 1064 нм 1120 - 1120 нм |
3HP - 3-портовый |
03 - 300 мВт 1 - Вт 5 - 5 Вт 20 - 20 Вт |
5 - 50/125 мкм ММ 6 - 62,5/125 мкм ММ 3 - OM3 MM |
B - оголенное волокно L - свободная трубка 2 - 2 мм кабель 3 - 3 мм кабель |
05 - 0,5 м 10 - 1,0 м 15 - 1,5 м 20 - 2,0 м |
N - без коннектора FC/APC - FC/APC LC/PC - LC/PC SC/UPC - SC/UPC |
