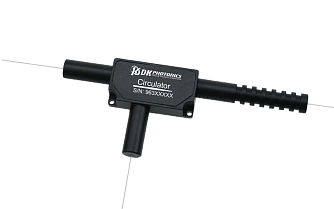

HPPIOC-3-15 - Высокомощный одномодовый оптический циркулятор 1550 нм
HPPIOC-3-15 - высокомощный одномодовый оптический циркулятор.
- Центральная длина волны 1550 ± 15 нм.
- Трехпортовая конфигурация.
- Низкие вносимые потери < 0,8 дБ.
- Высокая изоляция > 28 дБ.
- Поляризационные потери 0,15 дБ.
- Оптическая мощность до 30 Вт.
Производитель: DK PHOTONICS
Высокомощный одномодовый оптический циркулятор DK Photonics HPPIOC-3-15 предназначен для передачи излучения из порта 1 в порт 2 и из порта 2 в порт 3. Компактный поляризационно-независимый компонент работает как маршрутизатор сигналов: излучение из входного волокна передается в выходное, а излучение, возвращающееся по выходному волокну, направляется в третий порт. Подобно изолятору, циркулятор защищает входное волокно от обратного излучения, но при этом позволяет использовать отраженный сигнал.
Если стандартные модели не отвечают требованиям, возможно изготовление циркулятора по спецификации заказчика: с другими волоконными выводами, длиной волны, допустимой мощностью и иными параметрами.
Особенности:
- Низкие вносимые потери.
- Высокая допустимая оптическая мощность.
- Высокая изоляция.
- Исполнения с сохранением поляризации (PM) и без сохранения поляризации.
- Волокно по требованию заказчика.
- Высокая надежность.
- Термостабильность.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Центральная длина волны | 1550 | нм |
| Рабочий диапазон длин волн | ±15 | нм |
| Изоляция при 23 °C в диапазоне λc ±15 нм (мин.) | 28 | дБ |
| Вносимые потери при 23 °C в диапазоне λc ±15 нм (макс.) | 0,8 | дБ |
| Поляризационно-зависимые потери (PDL, макс.) | 0,15 | дБ |
| Обратные потери (мин.) | 50 | дБ |
| Перекрестные помехи, порт 1 → порт 3 (мин.) | 45 | дБ |
| Максимальная оптическая мощность (непрерывный режим) | 10; 20; 30 | Вт |
| Максимальная пиковая мощность для наносекундных импульсов | 5; 10; 20 (для типичных импульсных применений) | кВт |
| Тип волокна | SMF-28e или MM-GDF-12/130-M, LMA-GDF-25/300 | – |
| Рабочий диапазон температур | −5…+70 | °C |
| Диапазон температур хранения | −40…+85 | °C |
Примечание
- Характеристики приведены для циркулятора без коннекторов и могут быть изменены без уведомления.
- При использовании коннекторов вносимые потери увеличиваются на 0,3 дБ и обратные потери снижаются на 5 дБ на каждый коннектор.
- С коннекторами допустимая проходящая оптическая мощность составляет 2 Вт: коннекторы используются только для проверки характеристик при низкой мощности, для работы с большей мощностью требуется сварка волокон.
- При импульсном режиме работы необходимо сообщить энергию и пиковую мощность импульсов.
- Высокомощные волоконные лазеры.
- Высокомощные волоконные усилители.
- Приборостроение.
- Тестирование и измерения.
- Лабораторные исследования волоконных усилителей.
