HPPIOC-3-2000 - высокомощные оптические циркуляторы, 2000 нм

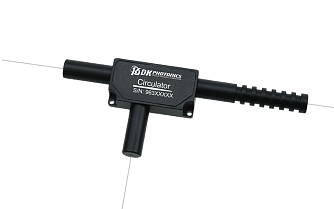

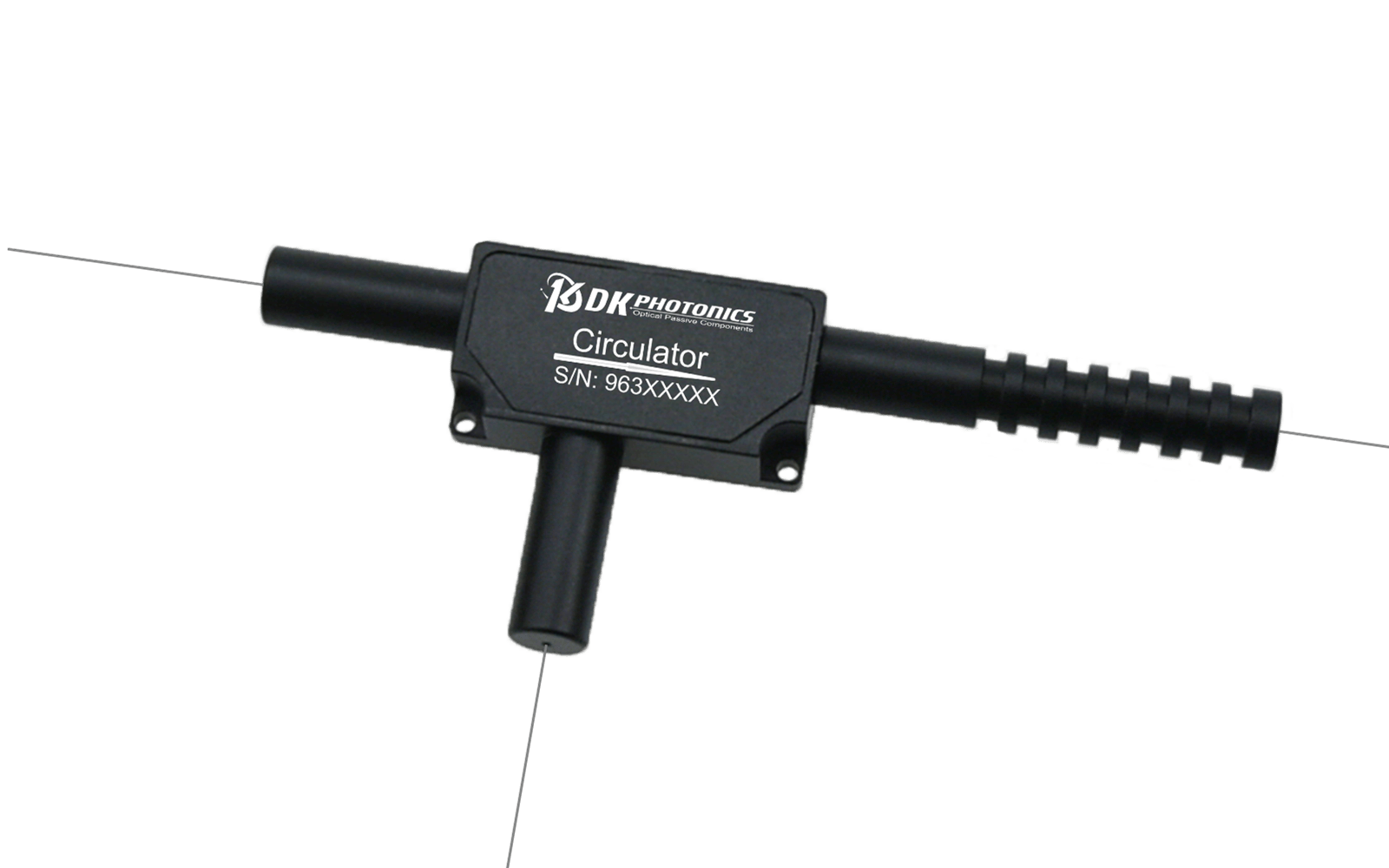

HPPIOC-3-2000 - высокомощный одномодовый оптический циркулятор.
- Центральная длина волны 1940 / 2000 / 2050 ± 30 нм.
- Трехпортовая конфигурация.
- Низкие вносимые потери < 1,5 дБ.
- Высокая изоляция > 16 дБ.
- Поляризационные потери 0,15 дБ.
- Оптическая мощность до 15 Вт.
Производитель: DK PHOTONICS
Высокомощный одномодовый оптический циркулятор DK Photonics HPPIOC-3-2000 предназначен для передачи излучения из порта 1 в порт 2 и из порта 2 в порт 3. Компактный поляризационно-независимый компонент работает как маршрутизатор сигналов: излучение из входного волокна передается в выходное, а излучение, возвращающееся по выходному волокну, направляется в третий порт. Подобно изолятору, циркулятор защищает входное волокно от обратного излучения, но при этом позволяет использовать отраженный сигнал.
Если стандартные модели не отвечают требованиям, возможно изготовление циркулятора по спецификации заказчика: с другими волоконными выводами, длиной волны, допустимой мощностью и иными параметрами.
Особенности:
- Низкие вносимые потери.
- Высокая допустимая оптическая мощность.
- Высокая изоляция.
- Исполнения с сохранением поляризации (PM) и без сохранения поляризации.
- Волокно по требованию заказчика.
- Высокая надежность.
- Термостабильность.
| Параметр | Значение | Ед. измерения |
| Центральная длина волны | 1940; 2000; 2050 | нм |
| Рабочий диапазон длин волн | ±30 | нм |
| Изоляция при 23 °C в диапазоне λc ±30 нм (мин.) | 16 | дБ |
| Вносимые потери при 23 °C в диапазоне λc ±30 нм (макс.) | 1,5 | дБ |
| Поляризационно-зависимые потери для одномодового волокна (PDL, макс.) | 0,15 | дБ |
| Обратные потери (мин.) | 50 | дБ |
| Перекрестные помехи, порт 1 → порт 3 (мин.) | 45 | дБ |
| Максимальная оптическая мощность (непрерывный режим) | 10; 15 | Вт |
| Максимальная пиковая мощность для наносекундных импульсов | 5; 10; 20 (для типичных импульсных применений) | кВт |
| Тип волокна | SMF-28e или SM1950, SM-GDF-10/130-15M, LMA-GDF-25/250-09M | – |
| Рабочий диапазон температур | −5…+70 | °C |
| Диапазон температур хранения | −40…+85 | °C |
- Высокомощные волоконные лазеры.
- Высокомощные волоконные усилители.
- Приборостроение.
- Тестирование и измерения.
- Лабораторные исследования волоконных усилителей.
