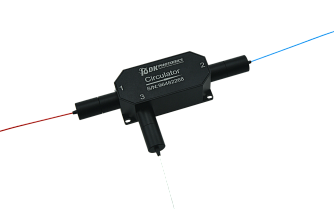

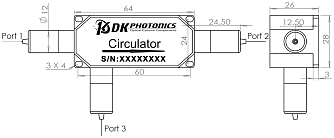

HPPIOC-3-80 - TGG высокомощные оптические одномодовые циркуляторы 1080 нм
- Центральная длина волны 1080 ± 10 нм.
- Трехпортовая конфигурация.
- Низкие вносимые потери < 0,8 дБ.
- Высокая изоляция > 30 дБ.
- Поляризационные потери 0,15 дБ.
- Оптическая мощность до 30 Вт.
TGG высокомощный оптический циркулятор DK Photonics HPPIOC-3-80 предназначен для передачи излучения из порта 1 в порт 2 и из порта 2 в порт 3. Циркулятор отличается низкими вносимыми и поляризационно-зависимыми (PDL) потерями, низкой поляризационной модовой дисперсией (PMD), высокой изоляцией и большими обратными потерями, выдерживает высокую оптическую мощность, стабилен при внешних воздействиях и надежен. Применяется в волоконных лазерах и измерительном оборудовании. Выпускается в исполнениях без сохранения поляризации (HPPIOC) и с сохранением поляризации (HPPMOC).
Если стандартные модели не отвечают требованиям, возможно изготовление циркулятора по спецификации заказчика: с другими волоконными выводами, длиной волны, допустимой мощностью и иными параметрами.
Особенности:
- Низкие вносимые потери.
- Высокая допустимая оптическая мощность.
- Высокая изоляция.
- Исполнения с сохранением поляризации (PM) и без сохранения поляризации.
- Волокно по требованию заказчика.
- Высокая надежность.
- Термостабильность.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Центральная длина волны | 1080 | нм |
| Рабочий диапазон длин волн | ±10 | нм |
| Пиковая изоляция (тип.) | 30 | дБ |
| Изоляция на центральной длине волны при 23 °C (мин.) | 25 | дБ |
| Вносимые потери при 23 °C (тип.) | 0,8 | дБ |
| Вносимые потери при 23 °C (макс.) | 1,2 | дБ |
| Поляризационно-зависимые потери для одномодового волокна (PDL, макс.) | 0,15 | дБ |
| Коэффициент экстинкции для PM-волокна (мин.) | 18 (тип B), 20 (тип F) | дБ |
| Перекрестные помехи, порт 1 → порт 3 (мин.) | 45 (тип. 50) | дБ |
| Обратные потери (мин.) | 45 | дБ |
| Максимальная оптическая мощность (суммарная проходящая) | 10; 20; 30 | Вт |
| Максимальная пиковая мощность для наносекундных импульсов | 10; 20 (для типичных импульсных применений) | кВт |
| Максимальная растягивающая нагрузка | 5 | Н |
| Тип волокна | 1060-XP, PM980-XP, PM1060L, 10/125DC, 20/130DC, 25/250DC, PM или без сохранения поляризации, другие | – |
| Рабочий диапазон температур | 0…+60 | °C |
| Диапазон температур хранения | −10…+75 | °C |
Примечание
- Характеристики приведены для циркулятора без коннекторов и могут быть изменены без уведомления.
- При использовании коннекторов вносимые потери увеличиваются на 0,3 дБ, обратные потери снижаются на 5 дБ, коэффициент экстинкции (для PM-исполнения) снижается на 2 дБ на каждый коннектор.
- С коннекторами допустимая проходящая оптическая мощность составляет 2 Вт: коннекторы используются только для проверки характеристик при низкой мощности, для работы с большей мощностью требуется сварка волокон.
- Тип B: работают обе оси; тип F: быстрая ось заблокирована. Если тип не указан, поставляется тип B (только для PM-исполнения).
- При импульсном режиме работы необходимо сообщить энергию и пиковую мощность импульсов.
- Высокомощные волоконные лазеры.
- Высокомощные волоконные усилители.
- Источники лазерной накачки.
- Тестирование и измерения.
- Приборостроение.
