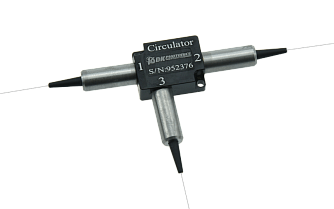

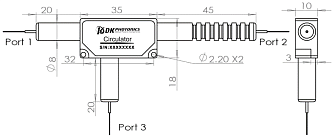

HPPMOC-3-1940 - высокомощный PM оптический циркулятор 1940 нм
HPPMOC-3-1940 - высокомощный оптический циркулятор с сохранением поляризации.
- Центральная длина волны 1940 / 2000 / 2050 ± 30 нм.
- Трехпортовая конфигурация.
- Низкие вносимые потери < 1,5 дБ.
- Высокая изоляция > 16 дБ.
- Коэффициент экстинкции > 18 дБ.
- Быстрая ось блокирована или обе оси рабочие.
- Оптическая мощность до 15 Вт.
Производитель: DK PHOTONICS
Высокомощный PM оптический циркулятор DK Photonics HPPMOC-3-1940 предназначен для передачи излучения из порта 1 в порт 2 и из порта 2 в порт 3. Компактный компонент с сохранением поляризации работает как маршрутизатор сигналов: излучение из входного волокна передается в выходное, а излучение, возвращающееся по выходному волокну, направляется в третий порт. Подобно изолятору, циркулятор защищает входное волокно от обратного излучения, но при этом позволяет использовать отраженный сигнал.
Если стандартные модели не отвечают требованиям, возможно изготовление циркулятора по спецификации заказчика: с другими волоконными выводами, длиной волны, допустимой мощностью и иными параметрами.
Особенности:
- Низкие вносимые потери.
- Высокая допустимая оптическая мощность.
- Высокая изоляция.
- Исполнения с сохранением поляризации (PM) и без сохранения поляризации.
- Волокно по требованию заказчика.
- Высокая надежность.
- Термостабильность.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Центральная длина волны | 1940 | нм |
| Рабочий диапазон длин волн | ±30 | нм |
| Изоляция при 23 °C в диапазоне λc ±30 нм (мин.) | 16 | дБ |
| Вносимые потери при 23 °C в диапазоне λc ±30 нм (макс.) | 1,5 | дБ |
| Коэффициент экстинкции для PM-волокна (мин.) | 18 (тип B), 20 (тип F) | дБ |
| Обратные потери (мин.) | 50 | дБ |
| Перекрестные помехи, порт 1 → порт 3 (мин.) | 45 | дБ |
| Максимальная оптическая мощность (непрерывный режим) | 10; 15 | Вт |
| Максимальная пиковая мощность для наносекундных импульсов | 5; 10; 20 (для типичных импульсных применений) | кВт |
| Тип волокна | PM1550 или PM1950, PM-GDF-10/130-2000-M, PLMA-GDF-25/250-09M | – |
| Рабочий диапазон температур | −5…+70 | °C |
| Диапазон температур хранения | −40…+85 | °C |
Примечание
- Характеристики приведены для циркулятора без коннекторов и могут быть изменены без уведомления.
- При использовании коннекторов вносимые потери увеличиваются на 0,3 дБ, обратные потери снижаются на 5 дБ, коэффициент экстинкции (для PM-исполнения) снижается на 2 дБ на каждый коннектор.
- С коннекторами допустимая проходящая оптическая мощность составляет 2 Вт: коннекторы используются только для проверки характеристик при низкой мощности, для работы с большей мощностью требуется сварка волокон.
- Тип B: работают обе оси; тип F: быстрая ось заблокирована. Если тип не указан, поставляется тип B (только для PM-исполнения).
- При импульсном режиме работы необходимо сообщить энергию и пиковую мощность импульсов.
- Высокомощные волоконные лазеры.
- Высокомощные волоконные усилители.
- Приборостроение.
- Тестирование и измерения.
- Лабораторные исследования волоконных усилителей.
