Сверхточное сканирование вместе с пьезоэлектрическими столиками MultiFields Technologies

Представляем вам обновленный раздел сканирующих пьезоэлектрических столиков MultiFields Technologies! Линейка содержит широкий ассортимент моделей с различной конфигурацией и характеристиками, подходящих для самых разнообразных применений. Читайте нашу статью, чтобы узнать подробнее!

Сканирование является одним из важнейших этапов множества научных и промышленных систем. Для обеспечения качественного и точного процесса перемещения и позиционирования при выборе платформы следует обращать внимание на такие характеристики как разрешение, диапазон перемещения, максимальная возможная нагрузка и т.д. Пьезоэлектрические сканирующие платформы MultiFields Technologies отличаются разнообразием конфигураций, что делает их подходящими для использования в разнообразных системах и сложных условиях окружающей среды.

Ключевые характеристики сканирующих пьезоэлектрических столиков:

• Максимальное перемещение по одному направлению достигает 300 мкм / 1 мкрад.
• Разрешение позиционирования при управлении с обратной связью достигает 0,1 нм.
• Максимальная нагрузка составляет 10 кг.

Пьезопозиционеры имеют большое количество исполнений:

• HV исполнение для высокого вакуума до 1Е-7 мбар, температуры окружающей среды 1,4 – 400 К и магнитной индукции 35 Тл.
• ULT исполнение для низких температур окружающей среды до 30 мК, вакуума до 1Е-7 мбар и магнитной индукции 35 Тл.
• UHV исполнение для сверхвысокого вакуума до 2Е-11 мбар, температуры окружающей среды 1,4 – 400 К и магнитной индукции 35 Тл.
• ULT.UHV исполнение для низких температур окружающей среды до 30 мК, сверхвысокого вакуума до 2Е-11 мбар и магнитной индукции 35 Тл.
• NM немагнитное исполнение.

В разделе представлены платформы, способные осуществлять движение как по одной, так и сразу по нескольким осям и направлениям: X, Z, XY, XYZ, θxy и θz. Ниже приведены основные ключевые характеристики моделей, среди которых есть новинки: Scanner35-XY и Carrier.S100.XYZ.C.

	SD15.X.C	SD30.X.C	S300.X.C
Размеры, мм	62 × 40 × 13.5	80 × 40 × 13.5	50 × 50 × 17
Ось перемещения	X	X	X
Диапазон перемещения, мкм	15	30	300
Нагрузка, г	300	300	500
Разрешение при управлении с обратной связью, нм	0,1	0,2	3

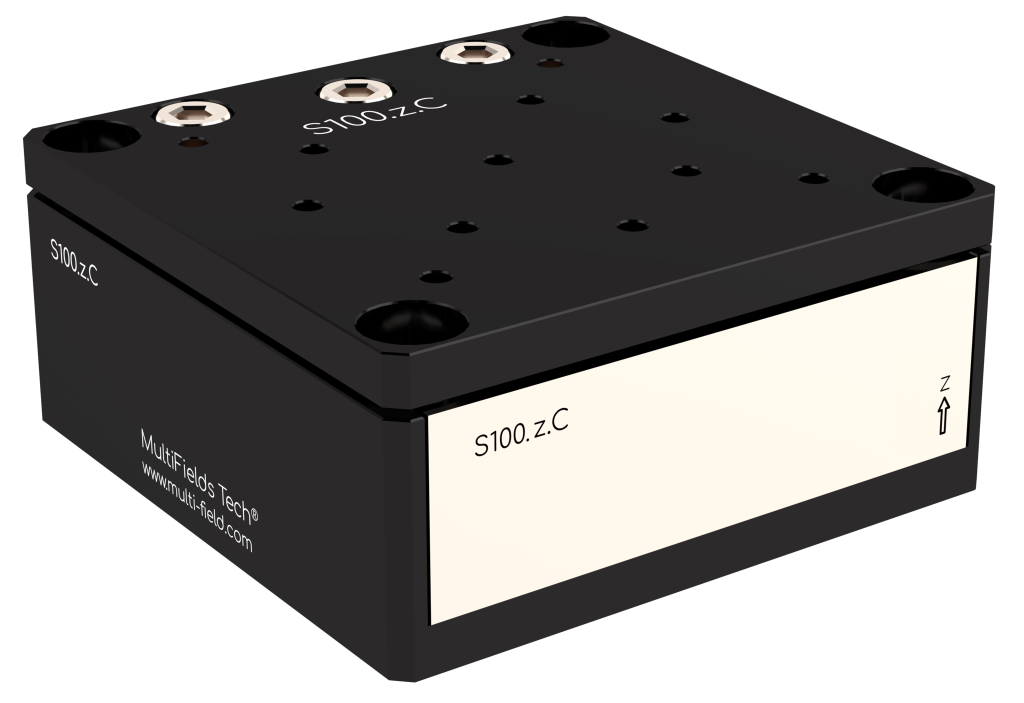

	Scanner16-z	Scanner25-z	S100.Z.C	Carrier.HS100.Z.C
Размеры, мм	16 × 16 × 6	25 × 25 × 8,5	40 × 40 × 18	150 × 150 × 30
Ось перемещения	Z	Z	Z	Z
Диапазон перемещения, мкм	30	55	100	100
Нагрузка, г	100	200	500	5 000
Разрешение при управлении с обратной связью, нм	0,5	0,8	1	1

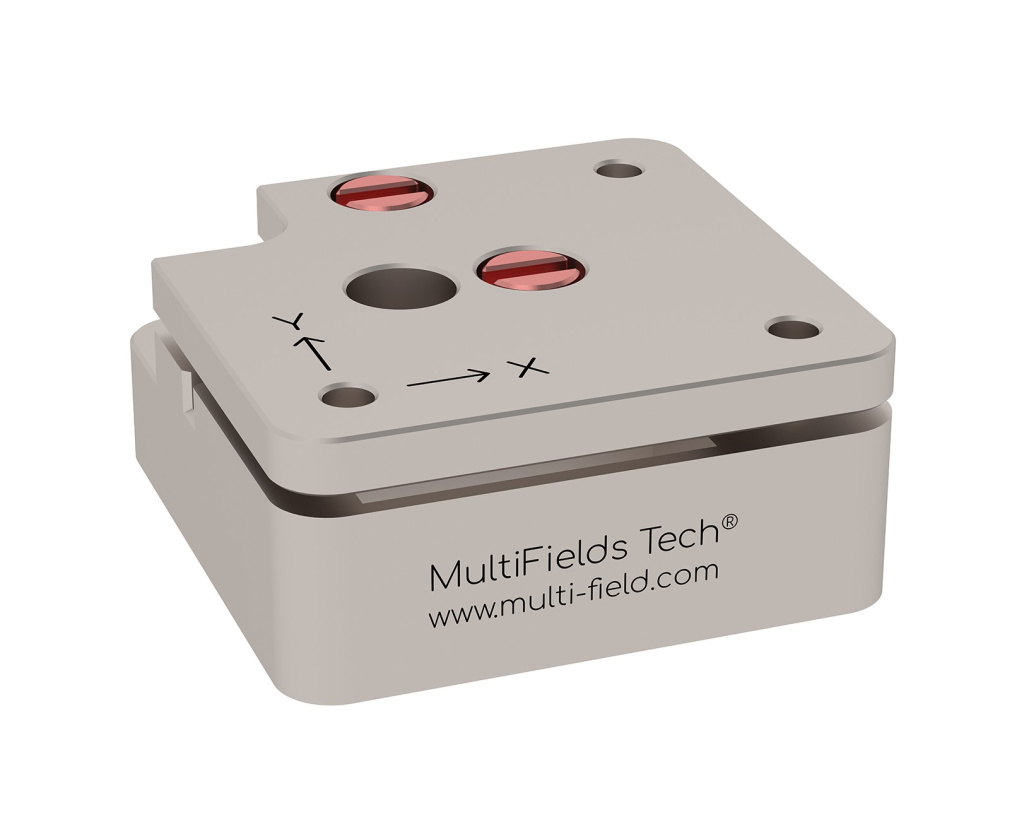

	Scanner16-XY	Scanner25-XY	Scanner35-XY	Carrier.HS100.XY.C
Размеры, мм	16 × 16 × 7	25 × 25 × 10	35 × 35 × 14,5	150 × 150 х 30
Ось перемещения	XY	XY	XY	XY
Диапазон перемещения, мкм	30	55	100	100
Нагрузка, г	100	200	500	5 000
Разрешение при управлении с обратной связью, нм	0,5	0,8	2	1

	Carrier.S100.XYZ.C	S100.XY/XYZ.C	SH30.XYZ.O/.C	Carrier.S200.XY/XYZ.C
Размеры, мм	150 × 150 × 30	55 × 55 × 40	160 × 160 × 35	182 × 150 × 15
Ось перемещения	XYZ	XY/ XYZ	XYZ	XY/XYZ
Диапазон перемещения, мкм	100	100	30 (XY) × 15 (Z)	200
Нагрузка, г	200	-	10 000	500
Разрешение при управлении с обратной связью, нм	1	1	0,3	2

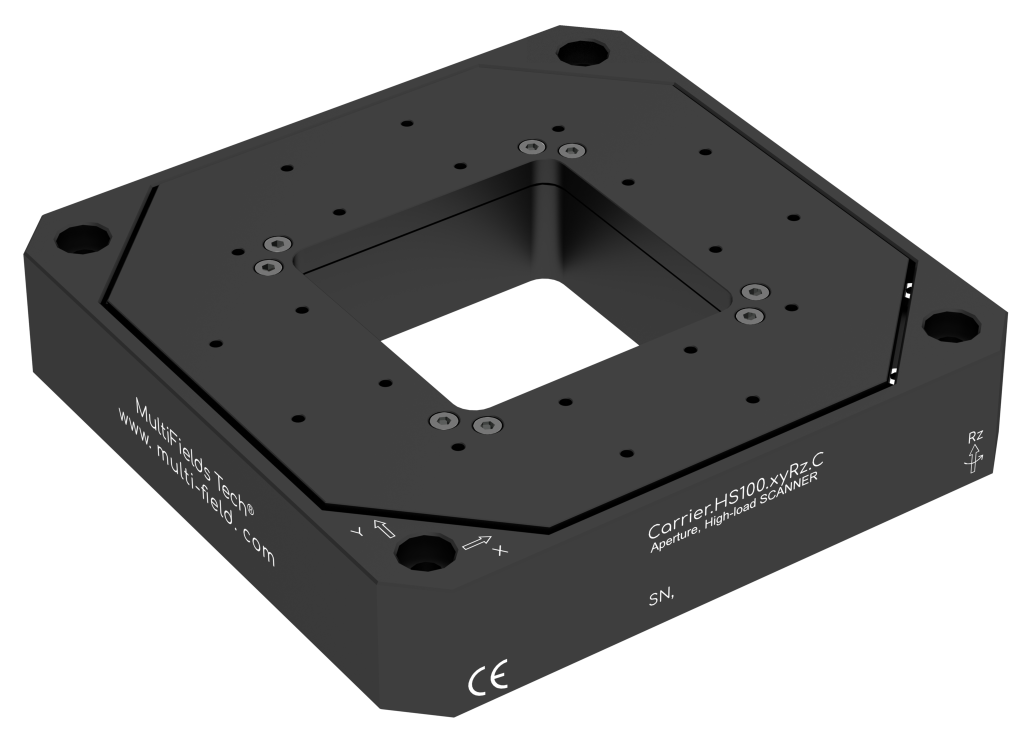

	Carrier.HS100.ZTXTY.C	Carrier.HS100.XYRZ.C
Размеры, мм	150 × 150 × 30	150 × 150 × 30
Ось перемещения	Z и  θxy	XY и θz
Диапазон перемещения, мкм/мрад	100 / 1	100 / 1
Нагрузка, г	5 000	5 000
Разрешение при управлении с обратной связью, нм	1	1

Сканирующие пьезопозиционеры нашли применение во множестве сфер науки и техники, таких как электроника, микроскопия, оптика и т.д.:

• Производство интегральных схем и полупроводниковых устройств.
• Создание наноструктур.
• Измерение высоких энергий.
• Электронная и сканирующая зондовая микроскопия.
• Дифрактометрия.

Низкотемпературные исполнения пьезоплатформ также широко используются для измерения физических величин:

• Диэлектрических/сегнетоэлектрических свойств.
• Коэффициента магнитоэлектрической связи.
• Коэффициента теплопередачи.
• Коэффициента термоЭДС.
• Коэффициента ферромагнитного резонанса.

Компания «Специальные Системы. Фотоника» является эксклюзивным дистрибьютором компании MultiFields Technologies и оказывает техническую поддержку по всей линейке продукции на территории России и ЕАЭС. Производитель также может предоставить авторские проектные решения под ваш уникальный запрос.

Познакомиться с пьезоплатформами более подробно и оформить заказ >>>

За любой дополнительной информацией вы можете обратиться к специалистам компании «Специальные системы. Фотоника», которые смогут дать консультацию и помочь подобрать лучшее решение под ваши задачи.
